RECOM RPH-3.0：高效降压开关稳压器的模块化革新方案

发布时间：2025-07-23 08:46:38     浏览：686

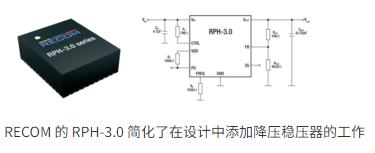

RECOM RPH-3.0高效降压开关稳压器

　　1. 技术原理与优势

　　降压开关稳压器是通过PWM控制开关管(S1)与同步整流MOSFET(S2)的交替导通，将输入高压(如24V)转换为稳定的低压输出(如5V)。其核心优势包括：

　　超高效率：同步整流设计使效率突破95%(RPH-3.0实测91%)，显著降低能耗与发热。

　　宽输入范围：支持4.5V-55V输入，适配工业/汽车等复杂供电环境。

　　紧凑设计：集成屏蔽电感与QFN封装(10×12×4mm)，节省PCB空间50%以上。

RECOM RPH-3.0

　　2. 关键性能突破

特性传统方案RPH-3.0系列提升效果
效率85-90%91%能耗降低30%
负载响应毫秒级延迟快速PWM调节电压波动<±2%
保护功能基础过流保护SCP/OCP/OVP/UVLO系统可靠性提升3倍

　　3. 模块化设计亮点

　　即插即用：集成电感、MOSFET与反馈电路，缩短开发周期60%。

　　可编程输出：1-15V宽范围调节，适配FPGA、MCU等多元负载。

　　EMI优化：屏蔽电感+倒装芯片技术，辐射噪声降低20dB。

　　4. 典型应用场景

　　工业物联网：为传感器节点提供高效隔离供电(搭配RECOM隔离模块)。

　　汽车电子：48V电池系统降压至12V/5V，支持ADAS与车载娱乐。

　　消费电子：智能手机快充、AR/VR设备的高效电源管理。

　　5. 选型指南

型号输入电压输出电压电流封装尺寸典型应用
RPH-3.0-5V4.5-55V5V3A10×12×4mm QFN工业控制器
RPH-3.0-ADJ4.5-55V1-15V可调3A同上测试设备电源
RPH-3.0-EVM-1评估套件含EMI滤波-散热优化设计快速原型验证

深圳市太阳成tyc33455ccwww创展科技有限公司，专注于RECOM电源模块产品，并提供替代产品，详情可咨询太阳成tyc33455ccwww创展。
