Gamma SM-2.5,SM-5,SM-10,SM-15,SM-25,SM-30高压直流转换器

发布时间：2025-03-10 09:27:31     浏览：747

　　GAMMA "SM" 系列提供一系列高压直流到直流转换器。它们的小尺寸和PC板安装能力使它们非常适合低电流、高电压应用。输出电压与输入电压成正比，并且从大约10%到最大输出电压是线性的。高转换器频率允许通过添加外部输出电容进一步减少低输出纹波。浮动输出配置使用户可以选择正或负输出。

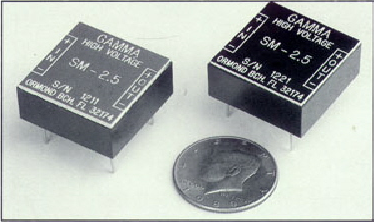

Gamma SM-2.5,SM-5,SM-10,SM-15,SM-25,SM-30高压直流转换器

型号输出电压范围 (VDC)输出电流 (uA)输入电压输入电流
SM-2.50 到 25020000 到 12 VDC  85 mA
SM-50 到 5001000
SM-100 到 1000250
SM-150 到 1500200
SM-250 到 2500200
SM-300 到 3000100

　　电气特性(Electrical Characteristics)：

　　输入电压：0到12伏直流电

　　输入电流：85毫安(满载)

　　输出电压：与输入电压成比例(见表)

　　输出电流：见表

　　负载调节：5%(从空载到满载)

　　纹波：小于0.5%峰峰值

　　绝缘强度：大于3500伏直流电输入/输出

　　应用领域(Applications)：

　　喷墨打印机(Ink Jet Printers)

　　光电探测器(Photo Detectors)

　　气相色谱(Gas Chromatography)

　　阴极射线管聚焦与偏压(CRT Focus & Bias)

　　盖革管(Geiger Tubes)

　　电离室(Ionization Chambers)

　　光电倍增管(Photomultiplier Tubes)

　　物理特性(Physical Characteristics)：

　　尺寸：1.25英寸 x 1.25英寸 x 0.63英寸(高)

　　体积：0.98立方英寸

　　重量：大约1.5盎司

　　封装：固体封装

　　接线端子：4个引脚(直径0.043英寸孔)

　　环境特性(Environmental Characteristics)：

　　温度范围：-20°C到+70°C
