HLNAKK-653宽带低噪声放大器:5G应用的理想选择

发布时间:2025-03-03 09:07:22     浏览:758

  HLNAKK-653 是一款由 Renaissance Electronics 的子公司 hxi 提供的宽带低噪声放大器(LNA)。这款放大器基于砷化镓(GaAs)MMIC(单片微波集成电路)技术,覆盖了多个操作频段,包括多个5G频段。其典型的噪声系数为3.5 dB,增益为19 dB,这使得它非常适合用于原型设计、测试应用以及其他低到中等体积的使用场景。

HLNAKK-653宽带低噪声放大器

  以下是HLNAKK-653的主要规格参数:

  频率范围:16 - 31 GHz

  增益:

  最小值:17.5 dB

  典型值:19.5 dB

  增益平坦度:

  典型值:±1.5 dB

  最大值:±2 dB(在16到31 GHz范围内)

  噪声系数:

  典型值:3.5 dB

  最大值:4.8 dB

  输出P1dB:+8.5 dB 典型

  最大射频输入功率:+15 dBm 峰值功率

  直流偏置:+6 VDC @ 100 mA 典型(包括内部稳压器)

  接口:2.9 mm 女性接口

  这款放大器的设计使其在广泛的频率范围内提供稳定的性能,非常适合需要宽带宽和低噪声的应用。

  相关型号及参数:

  LNA
  Model
Frequency
Range
Noise Figure
    (Typical)
Gain (Typical)
HLNAKK-64117-27 GHz2.3 dB21 dB
HLNAAK-64226-34 GHz2.7 dB19 dB
HLNAQK-64333-45 GHz3.1 dB17 dB
HLNAV-36157-66 GHz5.0 dB28 dB
HLNAE-63071-76 GHz5.5 dB18 dB
HLNAE-63176-81 GHz4.5 dB18 dB
HLNAE-63281-86 GHz4.5 dB17 dB

HXI公司(已被Renaissance收购)是一家专注于射频和微波技术的公司,主要为国防、太空和航空市场提供广泛的产品线,包括低噪声放大器、功率放大器、频率倍增器、混频器/上变频器、波导隔离器和环行器以及PIN开关等,频率覆盖从18 GHz至110 GHz。深圳市太阳成tyc33455ccwww创展科技有限公司优势供销Renaissance/HXI产品,欢迎咨询了解。

推荐资讯

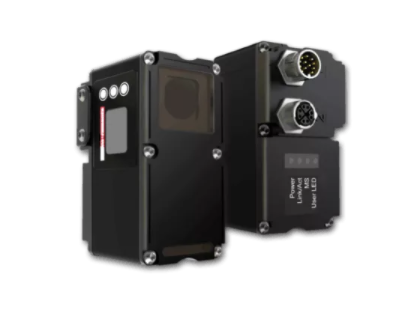

  • MTI Instruments非接触式测量 ProTrak G:2D / 3D激光
