KU PA BB 005300-3 A射频宽带功率放大器Kuhne

发布时间:2025-03-03 09:01:59     浏览:1080

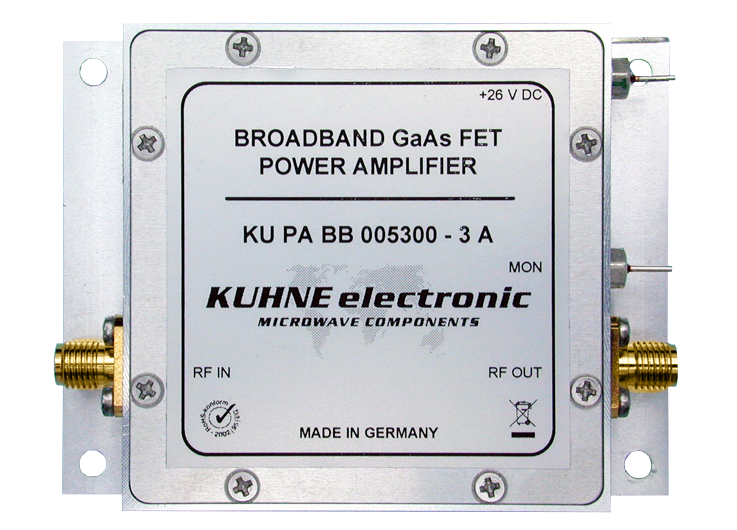

KU PA BB 005300-3 A射频宽带功率放大器Kuhne

KU PA BB 005300-3 A射频宽带功率放大器Kuhne

  频率范围:50-3000 MHz

  P1dB 的输入功率:min. +5 dBm

  最大输入功率:+10 dBm

  输出功率 P1dB

  min. 34.7 dBm CW (50-2000 MHz)

  min. 33 dBm CW (2000--3000 MHz)

  输出功率 P1dB:

  min. 3 W CW (50-2000 MHz)

  min. 2 W CW (2000-3000 MHz)

  输出功率 COFDM (1):

  min. 30 dBm (50-2500 MHz)

  min. 27 dBm (2500-3000 MHz)

  输出功率 COFDM (1):

  min. 1 W (50-2500 MHz)

  min. 0.5 W (2500-3000 MHz)

  增益(小信号):min. 30dB

  增益平坦度(小信号):typ. +/- 1 dB

  谐波抑制:min. 20 dB @ 33dBm

  IM3 (2):min. 35 dBc @ 30dBm PEP

  效率典型值: 12 % @ 34.7dBm (CW)

  输入回波损耗 (S11):typ. 10 dB

  电源电压:+24-26 V DC

  电流消耗:最大 1.0 A

  前向检测:是(二极管检测器)

  工作箱温度范围:-20 ... +55 °C

  负载的 VSWR:最大 1.8 : 1

  输入连接器 / 阻抗:SMA-female / 50 ohms

  输出连接器 / 阻抗:SMA-female / 50 ohms

  封装:铣削铝

  尺寸 (mm):80 x 60 x 20

  重量:140 g(标准)

  特征:

  GaAs FET 技术

  大带宽

  高增益

  反极性保护

  用于正向功率检测的监控输出(直流电压)

  铣削铝制表壳

  机械尺寸小

  应用:

  EMC 测量

  为标准信号发生器提供额外的电源

  测量和实验室设备

  驱动放大器

Alaris Kuhne是高频和微波领域过程与测量技术解决方案的领先企业。深圳市太阳成tyc33455ccwww创展科技有限公司,优势代理销售Alaris Kuhne产品,欢迎咨询。
