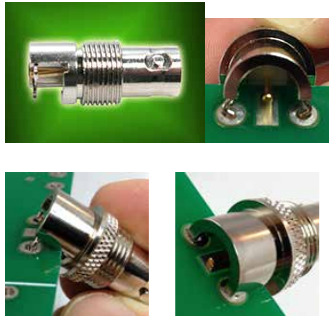

V-Bite? BNC 连接器是 Winchester Interconnect 推出的 50 Ohm和 75 Ohm边缘安装式 PCB 连接器，采用半圆形弹簧接触件，安装时将连接器以 45 度角放置在 PCB 上，插入缺口并按下，使其牢固地安装在 PCB 上。适用于多种应用场景，如广播、医疗、安全、电信和测试设备等。

　　零件编号及描述

　　361V504ER：50 Ohm BNC 插座，适用于 0.062 英寸厚的 PCB。

　　361V504ET：50 Ohm带螺纹的 BNC 插座，适用于 0.062 英寸厚的 PCB。

　　361V504EF：50 Ohm面板安装式 BNC 插座，适用于 0.062 英寸厚的 PCB。

　　361V704ER：75 Ohm BNC 插座，适用于 0.062 英寸厚的 PCB。

　　361V704ET：75 Ohm带螺纹的 BNC 插座，适用于 0.062 英寸厚的 PCB。

　　361V704EF：75 Ohm面板安装式 BNC 插座，适用于 0.062 英寸厚的 PCB。

　　361V704EFTW：75 Ohm带密封垫的面板安装式 BNC 插座，适用于 0.062 英寸厚的 PCB。

　　电气规格：

　　驻波比(VSWR)：直角型最大 1.2，直通型最大 1.15。

　　中心接触保持力：≥6 磅。

　　接触电阻：中心接触≤1.5 Milliohms，外接触≤0.2 Milliohms。

　　阻抗：50 Ohm或 75 Ohm。

　　频率范围：0 – 4 GHz。

　　电压：≥500 VRMS。

　　绝缘电阻：≥5000 Milliohms。

　　插拔寿命：≥500 次。

　　机械规格：

　　材料：主体和外接触件为镍镀黄铜/金，中心接触件为磷青铜/金。

　　交配力：≤5 磅。

　　解配力：≥1.5 磅。

　　绝缘材料：聚乙烯或 PTFE。

　　工作温度范围：-65? C至 +165 ? C。

　　安装硬件

　　锁紧垫圈：364LW。

　　锁紧螺母：364LW 跨度螺母。

　　六角螺母：364NT。

　　应用场景

　　V-Bite? BNC 连接器适用于多种行业和应用，包括但不限于：

　　广播路由器：用于音频和视频信号的传输。

　　医疗设备：如超声设备、心电图机等。

　　安全设备：如监控摄像头和报警系统。

　　电信设备：如基站和通信线路。

　　测试设备：如信号发生器和频谱分析仪。

Winchester是一家高可靠性连接器制造厂商，具备AS9100和AS7003航空航天质量体系认证，为全球客户提供同轴线缆、微波连接器产品。其产品被广泛应用于军用、航空航天、通信测试领域。
