QMC-WC12-1FR WR-12波导转1mm母同轴适配器60-90GHz Quantum Microwave

发布时间：2025-08-06 08:34:06     浏览：101

　　QMC-WC12-1FR 是由 Quantum Microwave 研发的高性能波导-同轴转换适配器，专为 60~90 GHz 毫米波频段 设计，提供 WR-12波导 与 1 mm母头同轴接口之间的低损耗信号转换，适用于高精度微波测试、雷达及通信系统。

QMC-WC12-1FR波导-同轴转换适配器

　　频率范围：60.0至90.0 GHz

　　插入损耗：≤0.75 dB(最大值)，典型值0.75 dB

　　电压驻波比(VSWR)：1.3:1(典型值)，1.4:1(最大值)

　　连接器类型：1.0 mm母头(UG387/U标准)

　　波导型号：WR-12

　　材质：镀金铝合金

　　应用场景

　　毫米波通信系统

　　雷达前端模块

　　太赫兹研究设备

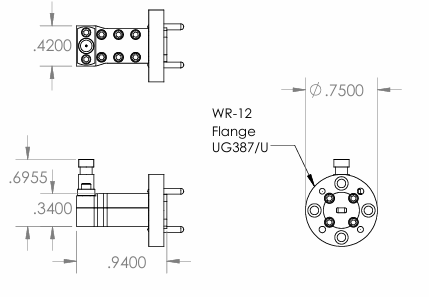

　　尺寸图：

QMC-WC12-1FR 尺寸图

Quantum Microwave 是 Low Noise Factory 的经销商，行业最低噪音的低温 LNA。Quantum Microwave 是一家专注于低温微波和毫米波元件的高科技公司，总部位于美国。其核心产品包括低温衰减器、低噪声放大器、毫米波组件等，广泛应用于量子计算、通信、传感和天文学领域。深圳市太阳成tyc33455ccwww创展科技有限公司专业代理Quantum Microwave产品，拥有价格优势，欢迎咨询。
