2065系列12G-SDI兼容BNC连接器Winchester

发布时间：2025-07-21 08:49:25     浏览：390

　　产品亮点

　　12G-SDI 兼容：支持高达 12Gbps 的传输速率，满足 4K UHD 视频标准

　　全压接设计：适用于模拟与数字电缆，现场可安装

　　高耐用性：插拔寿命 ≥ 500 次，中心触点保持力 ≥ 6 磅

　　广泛适配：兼容 Belden、West Penn/CDT、Gepco 等主流品牌电缆

　　系列内适配器可选：支持多种安装方式(直插、直角、穿墙等)

　　可定制电缆组件：支持按需提供预制线缆

　　机械性能：

　　阻抗75Ω

　　电压等级500V RMS

　　接口标准MIL-STD-348(75Ω版本)

　　耦合机制≥ 100 磅保持力

　　温度范围-65°C 至 +165°C

　　应用场景

　　广播级 4K/8K 视频传输

　　现场制作、演播室、转播车

　　高可靠性军工或工业视频链路

型号：

For Cables

Part #

  Belden

West Penn/CDT

Gepco

Others

2065-1-9

  9209A




2065-2-9

  1505A,1506A,9259

819,25819,815

VPM2000,VPM2000TS,VE61859


2065-15-9

  8281

P806

VP618PE,VP6ooo,VP61BTK

WE724

2065-7-9

  8241


VJ59U

RG-59,RG-210

2065-8-9

  7731A,8213


VHD1100


2065-10-9

  1694A,1695A

6350,256350,WP6355

VSD2001,VSD2001TS


2065-11-9

  1855A,1865A

HD825,HD25825,WP8255,WP258255

VDM230,VEM250


2065-29-9

  279R,1279P




2065-28-9

  1520A,179DT



RG-179,RG-187

Cabling

Part #

  Crimp Die
  (KTH-1000)

Crimp Die
(KTH-5000)

Trim Code

  Bulk  Pack
  Available?

2065-1-9

  KTH-2261

KTH-5003

3-661-1


2065-2-9

  KTH-2261

KTH-5003

3-661-1

  Yes

2065-15-9

  KTH-2119

KTH-5002

3-661-4


2065-7-9

  KTH-2261

KTH-5003

3-661-1

  Yes

2065-8-9

  KTH-2004

KTH-5004

3-661-3


2065-10-9

  KTH-2325

KTH-5017

3-661-1

  Yes

2065-1-9

  KTH-2025

KTH-5003

3-661-1

  Yes

2065-29-9

  KTH-2276

KTH-5001

3-661-1

  Yes

2065-28-9

  KTH-2258

KTH-5001

3-661-1

  Yes

Within Series Adapters

Part #

  Adapter Ends

Dimensions A

Dimensions B

Mounting
Hole

2029-9-9

  Bulkhead,Jack-Jack

1.28 in,32.5mm

0.69 D in,17.5 Dmm

A

2029-15-9

  Jack-Jack

1.28 in,32.5mm

0.44 D in,11.2 Dm


2029-16-9

  Jack-Plug-Jack

1.28 in,32.5mm

1.06 in,26.9mm


2029-17-9

  Bulkhead,Jack-Jack,iso.ground

1.28 in,32.5mm

0.63 D in,16.0 mm

A

2029-20-9

  Jack-Plug,Right Angle

0.90 in,22.9 mm

1.03 in,26.2 mm


Terminations

Part#

 Dimensions A       Dimensions B          Notes

2555-3-32

 1.00 in,25.4 mm    0.57 D in,14-5 Dmm    75 ohm,0.1%,12 watt

Winchester是一家高可靠性连接器制造厂商，具备AS9100和AS7003航空航天质量体系认证，为全球客户提供同轴线缆、微波连接器产品。其产品被广泛应用于军用、航空航天、通信测试领域。

深圳市太阳成tyc33455ccwww创展科技有限公司，授权代理Winchester连接器产品，欢迎咨询。


上一篇: Winchester Interconnect BNC系列连接器

下一篇: MKU LNA 572 BF 超低噪声前置放大器5.7GHz Kuhne Electronic

推荐资讯

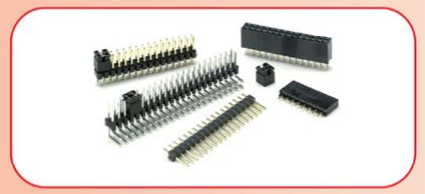

  • ANDON跳线、销头和接收器
