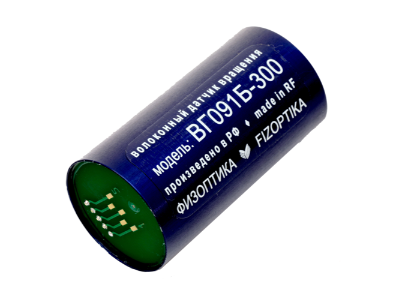

Fizoptika ВГ091Б-300光纤陀螺仪传感器
发布时间:2025-06-30 08:55:12 浏览:407
Fizoptika ВГ091Б-300光纤陀螺仪传感器
物理特性
敏感轴:传感器的敏感轴方向。
散射功率:1W(额定值)。
重量:35克。
体积:0.03升。
外壳材料:铝合金。
外壳涂层:阳极氧化。
公差等级:14级(±IT14/2)。
输出端口描述
电源输入:+5V±0.25V,最大200mA,脉动不超过10mV(1MHz带宽)。
输出信号:-3mV/度/秒,相对于“GND”偏移+1V。
地线:电源地。
输出信号:+3mV/度/秒,相对于“GND”偏移+1V。
温度传感器输出:TMP-36(AD),10mV/度C,25度时为0.75V。
电气连接图
电子模块:包括温度信号、旋转转换器、SLD PZT等。
电缆长度:<2米。
电源:+5V,300mA。
输出端口:包括OUT、OUT+、TS等。
性能参数(典型值)
测量范围:300度/秒。
比例系数:6mV/度/秒。
工作频率带宽:0至1kHz。
角度随机漂移:0.04度/小时。
速度漂移稳定性:3度/小时。
比例系数稳定性:<0.1%。
准备时间:0.02秒。
工作条件
温度:工作温度-40°C至+70°C,极限温度(2小时)-55°C至+85°C。
振动:12g(20Hz至2000Hz)。
冲击:150g,1ms。
加速度:5g。
