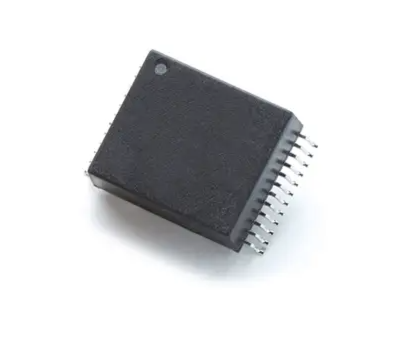

iNRCORE 100B-2002 10/100 Base-TX双端口以太网变压器模块

发布时间：2025-05-19 08:58:26     浏览：1250

iNRCORE 100B-2002 10/100 Base-TX双端口以太网变压器模块

　　产品型号

　　100B-2002：工作温度范围为-40°C至+85°C。

　　100B-2002X：工作温度范围为-55°C至+125°C，适用于更恶劣环境。

Electrical Specifications @25℃
Part
Number		Insertion Loss
( dB MAX)		Return Loss
(dB  MIN)		Crosstalk
(dB  MIN)		DM to CM Rejection Ratio
( dB MIN)
0.10
MHz		30
MHz		60
MHz		100
MHz		2
MHz		30
MHz		40
MHz		50
MHz		60
MHz		80
MHz		1
MHz		30
MHz		60
MHz		100
MHz		1
MHz		60
MHz		100
MHz		200
MHz
100B-20021.2 1.2 1.2 1.2 18 18 16 15 12 12 50 43 37 33 43 37 33 22
100B-2002X1.2 1.2 1.2 1.2 18 18 16 15 12 12 50 43 37 33 43 37 33 22

　　型号：

　　100B-2002NL

　　100B-2002NLT

　　100B-2002T

　　100B-2002X

　　100B-2002XNL

　　100B-2002XNLT

　　100B-2002XT

　　产品用途

　　用于10/100BASE-TX以太网通信，提供双端口信号传输与转换，满足高速数据通信需求。

　　电气性能

　　插入损耗：最大1.2dB(0.1MHz至100MHz)。

　　回波损耗：最小12dB至18dB(1MHz至100MHz)。

　　串扰：最小22dB至50dB(2MHz至200MHz)。

　　共模抑制比：最小33dB至43dB(1MHz至100MHz)。

　　其他特性

　　绝缘性能：1500Vrms介质耐压。

　　引脚镀层：Sn63Pb37，焊接性能良好。

　　湿度敏感度：等级3，适合一定湿度环境。

　　应用场景

　　适用于工业自动化、通信设备、网络交换机、路由器等需要高速以太网通信的设备。

　　iNRCORE公司是一家全球领先的电源和磁性元件制造商，产品包括变压器、线圈、电感器、磁性软件和其他相关组件，主要应用于军事、航空航天、通信、医疗、工业控制等领域。更多INRCORE相关产品信息可咨询太阳成tyc33455ccwww创展。

上一篇: CUI VHB50W-Q24-S15 DC-DC转换器

下一篇: Statek晶振CXOMKHG4SNSM3-32.0M,100/100/I

推荐资讯

  • AD300D? 层压板Rogers
    AD300D? 层压板Rogers 2023-02-02 17:01:33

    Rogers?的AD300D高频率层压板为陶瓷填充、玻璃纤维布增强PTFE材料，相对介电常数低、调节精确度。

  • AD4005模数转换器ADI

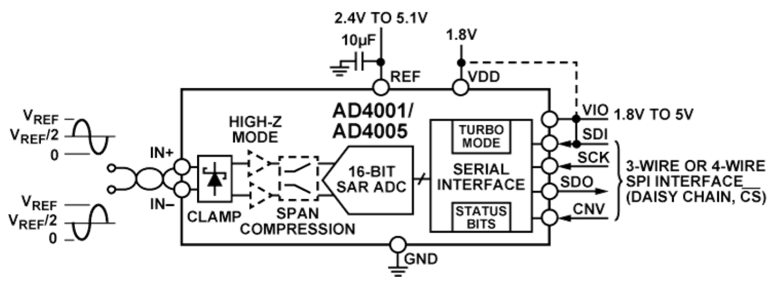

    AD4005模数转换器ADI 2023-10-10 17:14:14
