EZ-34-CU 50Ω同轴电缆EZ Form Cable

发布时间：2025-03-12 09:25:59     浏览：852

　　EZ-34-CU 是一款高性能的 50Ω 同轴电缆，适用于高频信号传输。该电缆采用银镀铜(SPC)中心导体和铜外导体，具有优异的电气性能和机械特性，广泛应用于通信、航空航天、医疗设备等领域。

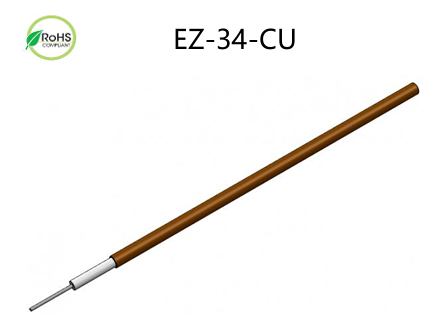

EZ-34-CU 50Ω同轴电缆EZ Form Cable

　　主要特性

　　阻抗：50Ω ± 3.0

　　最高工作频率：153 GHz

　　屏蔽效能：>165 dB

　　温度范围：-55℃ 至 +100℃

　　RoHS 合规：是

　　连续工作电压：750V

　　最大工作频率：153GHz

　　传播速度：69.50%

　　耐压：2,000VRMS @ 60 Hz

　　最小内弯半径英寸 (in)：0.05

　　最小内弯半径毫米 (mm)：1.27

　　重量(lbs/100ft)：0.21

　　重量(kg/100m)：0.31

　　衰减特性(典型值，每 100 英尺)

频率 (GHz)衰减 (dB)
0.533.5
147.5
5110
10159
18225
26.5265
40333
50377
65437
90525


　　功率特性(CW @ 20°C，最大值)

频率 (GHz)功率 (W)
0.535
125
511
108
186
26.55
403.7
503.3
652.8
902.4

尺寸规格

参数单位数值
外导体直径英寸 (in)0.034
外导体直径毫米 (mm)0.86
中心导体直径英寸 (in)0.008
中心导体直径毫米 (mm)0.2
介质直径英寸 (in)0.026
介质直径毫米 (mm)0.66

材料组成

部件材料
外导体铜
外导体镀层无
介质PTFE（聚四氟乙烯）
中心导体银镀铜（SPC）
