QTCV576LDK2-50.000MHz低轮廓5x7mm微型SMD电压控制晶振

发布时间：2025-01-09 09:04:14     浏览：696

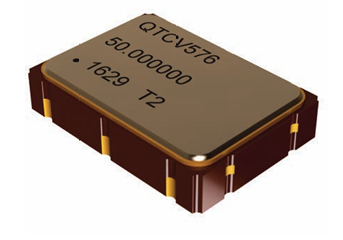

QTCV576LDK2-50.000MHz低轮廓5x7mm微型SMD电压控制晶振

　　Q-Tech生产的QTCV576系列是一种低轮廓的 5 x 7mm 微型表面贴装(SMD)电压控制晶体振荡器(VCXOs)，具有以下特点和应用：

　　主要特性

　　宽频率范围：从 1.000MHz 到 156.250MHz。

　　小尺寸封装：5 x 7mm 的低轮廓陶瓷封装，镀金接触垫。

　　逻辑类型：支持 HCMOS、LVHCMOS、LVPECL 逻辑。

　　供电电压：3.3Vdc 和 5.0Vdc。

　　工作温度范围：-40?C 至 +85?C。

　　三态输出：标准特性。

　　密封封装：陶瓷封装，提供更好的环境适应性。

　　频率稳定性：提供基本模式和第三泛音设计。

　　军事筛选测试：可根据 MIL-PRF-55310 标准进行。

　　环保合规：无铅，符合 RoHS 标准。

　　应用领域

　　低电压应用：适用于现代低电压电子设备。

　　军用弹药和系统：枪发射弹药和智能弹药系统。

　　仪器设备：各种精密仪器。

　　网络同步：以太网/同步以太网(SynchE)、SONET。

　　微处理器时钟：为微处理器提供时钟信号。

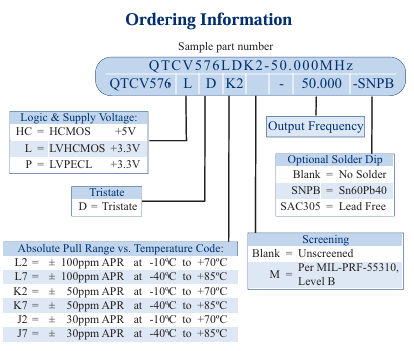

　　订购信息


技术规格

ParametersQTCV576HCQTCV576LQTCV576P
Output frequency range(Fo)1.544MHz—125.000MHz1.000MHz—150.000MHz78.000MHz—156.250MHz
LogicHCMOSLVCMOSLVPECL
Supply voltage(Vdd)5.0Vdo±10%3.3Vdc±5%
Absolute Pull Range(APR)SeePart Number on Page 1
Linearity5%typical
Operating temperature(Topr)SeePart Number on Page 1
Storage temperature(Tsto)-62℃ to+125℃
Operating supply current
(No Load)		18mAtyp. |50mAmax.15mAtyp. |40mAmax.50mAtyp. |90mAmax
Symmetry
(50%of ouput waveform)		45/55%
Rise and Fall times5ns max.0.5ns typ. |Ins max.
Output Load15pF max.502 into Vdd-2V
Start-up time(Tstup)10ms max.
Output Enable/Disable(Vih/Vil)0.9*Vdd min./0.1*Vdd max.
Control Voltage Range for Pull
Range(Vc)		0.5V min.4.5V max.0.3V min. |3.0V max.
Control Voltage InputImpedance
(Zin)		1MQ min.
Control Voltage Modulation BW10kHz min.
Period JitterTypical
Pk-Pk(61.44MHz)
RMS (61.44MHz)
23ps
3.0ps		N/A
Jitter,12kHz-20MHz
(61.44MHz)		90fs typ-N/A
Jitter,RMS(12kHz-20MHz)N/A0.3ps typ. |1.0ps max.
Jitter,RMS(10kHz-1MHz)N/A0.2ps typ. |0.3ps max.
Phase Noise Typica
10 Hz
100 Hz
1 kHz
10kHz
100 kHz
1   MHz
10MHz
-63 dBc/Hz
-97 dBc/Hz
-125 dBc/Hz
-140 dBc/Hz
-155 dBc/Hz
-158 dBc/Hz
-164 dBc/Hz
-60 dBc/Hz
-88 dBc/Hz
-120 dBc/Hz
-130 dBc/Hz
-145 dBc/Hz
-153 dBc/Hz
-156 dBc/Hz
Aging10 years aging included in FrequencyStability

深圳市太阳成tyc33455ccwww创展科技有限公司授权代理销售Q-TECH产品，备件现货，欢迎与业界同行合作。
