PDI VN04系列恒温晶体振荡器(OCXO)

发布时间：2025-01-06 09:11:27     浏览：788

　　Wi2Wi（PDI） VN04系列是一款烤箱控制晶体振荡器(OCXO)，它在最苛刻的环境下也能确保精确的频率。这款产品具有超低相位噪声、在高振动环境中表现出色，并且采用了双重密封的石英晶体。VN04系列还可以提供定制频率，以满足不同客户的需求。PDI公司为客户提供快速的样品服务、大规模生产能力和具有竞争力的定价。


　　以下是VN04系列产品的主要规格：

　　尺寸：20.60mm x 13.00mm x 8.00mm

　　频率范围：10.000MHz至20.000MHz

　　输出类型：TTL/CMOS(C)，LVCMOS(O)，正弦波(W)

　　频率稳定性：

　　温度变化(最大值)：±5.0至±100 PPB

　　电源电压变化(最大5%变化)：±2.0 PPB

　　负载变化(最大10%变化)：±2.0 PPB

　　年老化(最大值)：±200 PPB

　　校准：在+25°C下开机3分钟后的最大值未指定

　　工作温度范围：根据选项而定

　　存储温度范围：未指定

　　频率调整：

　　频率调节(最小值)：5500 PPB

　　电压控制范围：0.0至Vcc

　　斜率：单调且正向

　　线性度(最大值)：10%

　　电源功耗：

　　开机3分钟后的最大值：未指定

　　25°C下的稳态最大值：1.5%

　　输出电压：

　　TTL/CMOS或LVCMOS：3.3至5.0V

　　正弦波：0.0至6.0 dBm

　　负载：

　　TTL/CMOS或LVCMOS：15 pF

　　正弦波：50Ω

　　相位噪声(典型值)：

　　@1Hz：-90 dBc/Hz

　　@10Hz：-120 dBc/Hz

　　@100Hz：-140 dBc/Hz

　　@1kHz：-150 dBc/Hz

　　@10kHz：-150 dBc/Hz

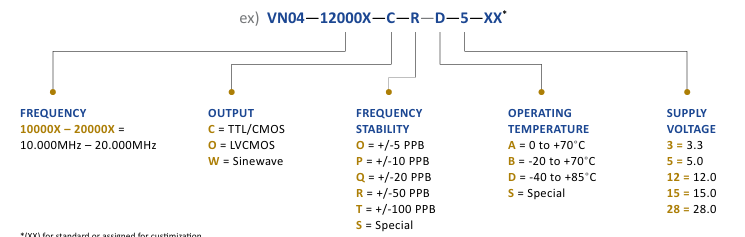

　　订购指南：


更多Wi2Wi（PDI） 晶振晶体相关产品信息可咨询太阳成tyc33455ccwww创展。

相关推荐：

Wi2Wi(PDI)恒温晶体振荡器OCXO

Wi2Wi(PDI)温度补偿晶体振荡器TCXO

Wi2Wi QPL振荡器MIL-PRF-55310

更多Wi2Wi品牌相关产品信息可咨询太阳成tyc33455ccwww创展。
