Q-TECH QTCV356系列小型化SMD电压控制晶体振荡器

发布时间：2024-11-04 09:04:41 浏览：1139

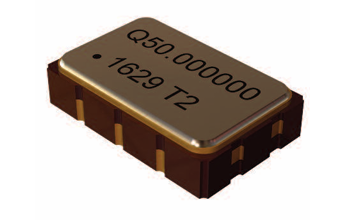

　　QTCV356系列VCXOs集成了5Vdc或3.3Vdc的时钟方波发生器和微型条形AT石英晶体，封装在一个低高度的陶瓷包内，镀金接触垫提供了良好的电气连接。这些振荡器的设计满足了低电压应用的需求，广泛应用于枪械发射弹药和系统、智能弹药、仪器仪表、以太网/同步、SONET、微处理器时钟等领域。

　　产品特性

　　宽频率范围：从1.000MHz到156.250MHz，。

　　小尺寸：3.2 x 5mm的封装。

　　逻辑类型：支持HCMOS、LVHCMOS、LVPECL逻辑。

　　供电电压：5.0Vdc或3.3Vdc。

　　工作温度范围：从-40?C到+85?C。

　　三态输出标准：支持Tri-State输出。

　　密封陶瓷封装。

　　基本和第三泛音设计。

　　军事级筛选测试：符合MIL-PRF-55310标准。

　　无铅、RoHS合规

　　应用场景：

　　枪械发射弹药和系统

　　智能弹药

　　仪器仪表

　　以太网/同步

　　SONET

　　微处理器时钟

　　技术规格：

Parameters	QTCV356HC	QTCV356L	QTCV356P
Output frequency range (Fo)	1.544MHz—125.000MHz	1.000MHz—150.000MHz	78.000MHz—156.250MHz
Logic	HCMOS	LVCMOS	LVPECL
Supply voltage (Vdd)	5.0Vdo±10%	3.3Vde±5%
Absolute Pull Range(APR)	See Part Number on Page l
Linearity	5%typ.
Operating temperature (Topr)	See Part Number on Page l
Storage temperature(Tsto)	-62℃ to+125℃
Operating supply current (No Load)	18mAtyp. \|50mAmax.	15mAtyp-\|40mAmax.	50mA typ. \|90mAmax
Symmetry (50%of ouput waveform)	45/55%
Riseand Fall times	5ns max.		0.3ns typ. \|0.5ns max
Output Load	15pF max		50Q into Vdd-2V
Start-up time (Tstup)	10ms max
Output Enable/Disable (Vih/Vil)	0.9Vdd min./0.1Vdd max.
Control Voltage Range for Pul Range(Vc)	0.5Vmin. \|4.5Vmax	0.3Vmin. \|3.0V max
Control Voltage Input Impedance (Zin)	1MQ min		10MQ min
Control Voltage Modulation BW	10kHz min		20 kHz min
Period Jitter Typical Pk-Pk (61.44 MHz) RMS (61.44 MHz)	23ps 3.0ps		N/A
Jitter,RMS(12kHz to 20MHz)	N/A		0.2ps typ. \|0.5ps max
Phase Noise Typical 10 Hz 100 Hz 1 kHz 10 kHz 100 kHz 1 MHz 10 MHz	-63 dBc/Hz -97 dBc/Hz		(at 122.88 MHz) -68 dBc/Hz -98 dBc/Hz -125 dBc/Hz -148 dBc/Hz -157 dBc/Hz -157 dBc/Hz -167 dBc/Hz
	-129 -144 -157 -159 -164	dBc/Hz dBc/Hz dBc/Hz dBc/Hz dBc/Hz
Aging	10years aging included in Frequency Stability

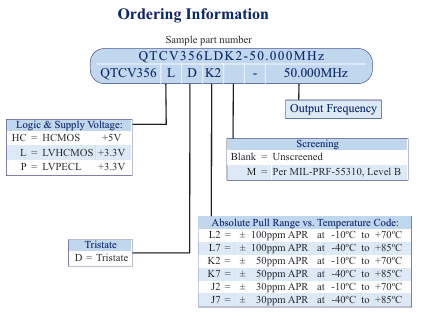

订购信息：

Q-TECH QTCV356系列小型化SMD电压控制晶体振荡器

深圳市太阳成tyc33455ccwww创展科技有限公司授权代理销售Q-TECH产品，备件现货，欢迎与业界同行合作。
