BQ79616 16节串联电池监测器TI

发布时间：2024-09-05 09:33:52 浏览：1810

　　BQ79616 是TI推出的一款16节串联电池监测器，专为高压电池管理系统设计，适用于混合动力和电动汽车(HEV/EV)的动力总成系统。该器件集成了高精度的电池电压测量、电池均衡和硬件保护功能，能够提供精确的电池状态监控和管理。

　　该器件的密封设计支持多种通信选项，便于用户计算电池状态(SOC)，并包括温度差分自动调整和恢复能力，以避免潜在的异常条件。

　　特性

　　1. 高精度：BQ79616 提供 ±1.5 mV 的 ADC 精度，确保电池电压测量的准确性。

　　2. 快速测量：能够在 128 ?s 内完成所有电池通道的高精度电压测量。

　　3. 先进技术：集成后 ADC 可配置数字低通滤波器和红外通信功能，增强了数据处理的灵活性和通信能力。

　　4. 电池均衡：支持内部或外部电池均衡，最大可处理 240mA 的均衡电流，并具备自动停靠和恢复控制功能。

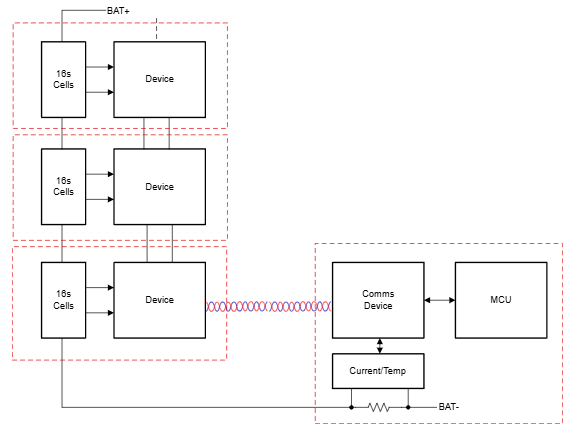

　　5. 隔离系统通信：采用环形架构，通过通信中继器实现信息的有效传输。

　　6. 主机控制和通讯：支持 UART/SPI 主机接口，可与 TI 的 BQ79600 通信桥接器配合使用，内置 SPI 控制器。

　　应用

　　BQ79616 主要应用于电池管理系统(BMS)，特别是在混合动力和电动动力总成系统中，以及带有电池管理系统的储能电池组。

　　封装信息

　　- 型号：BQ79616

　　- 封装：HTQFP(64 引脚)

　　- 尺寸：10.00mm x 10.00mm
