ADC3541,ADC3542和ADC3543高速模数转换器TI德州仪器

发布时间：2024-08-20 09:14:25 浏览：863

　　ADC3541、ADC3542 和 ADC3543 是德州仪器(TI)推出的高速模数转换器(ADC)系列，这些器件具有14位分辨率，采样率范围从10 MSPS到65 MSPS。以下是这些ADC的主要特点和性能介绍：

　　主要特点：

　　1. 分辨率和采样率：

　　- 14位分辨率

　　- 采样率：10 MSPS、25 MSPS、65 MSPS

　　2. 噪声性能：

　　- 本底噪声：-155 dBFS/Hz

　　3. 功耗：

　　- 超低功耗，功耗随采样率变化：35 mW (10 MSPS) 至 84 mW (65 MSPS)

　　4. 延迟：

　　- 低延迟：1个时钟周期

　　5. 直流精度：

　　- 积分非线性(INL)：±0.6 LSB

　　- 微分非线性(DNL)：±0.1 LSB

　　6. 基准源：

　　- 支持外部或内部基准

　　7. 输入带宽：

　　- 900 MHz (3dB)

　　8. 工作温度范围：

　　- 工业温度范围：-40°C 至 +105°C

　　9. 数字滤波器：

　　- 片上数字滤波器(可选)

　　- 支持多种抽取率：2倍、4倍、8倍、16倍、32倍

　　- 32位数控振荡器(NCO)

　　10. 接口：

　　- 支持SDR、DDR和串行CMOS接口

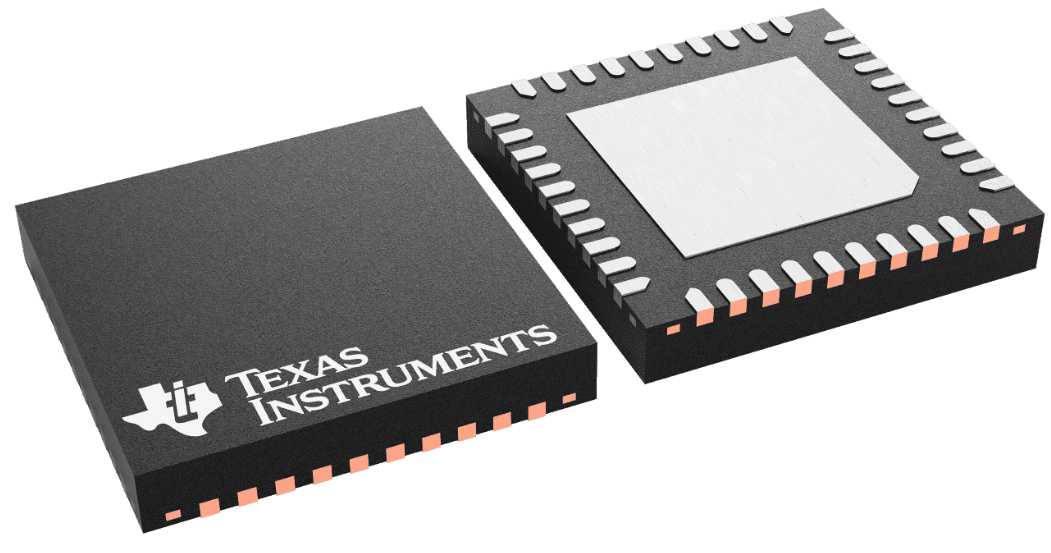

　　11. 封装：

　　- 小尺寸：40引脚WQFN (5mm × 5mm)封装

　　12. 电源：

　　- 1.8V单电源

　　性能规格：

　　- 输入频率10 MHz时：

　　- 信噪比(SNR)：79.0 dBFS

　　- 无杂散动态范围(SFDR)：87 dBc(HD2、HD3)

　　- 最严重毛刺的SFDR：99 dBFS

　　- 输入频率64 MHz时：

　　- 信噪比(SNR)：78.0 dBFS

　　- 无杂散动态范围(SFDR)：70 dBc(HD2、HD3)

　　- 最严重毛刺的SFDR：91 dBFS

　　应用：

　　ADC354x系列适用于需要高速、低噪声和低功耗的多种应用，包括但不限于：

　　- 通信系统

　　- 无线基础设施

　　- 测试和测量设备

　　- 雷达和卫星通信

　　- 医疗成像

　　这些ADC的引脚兼容性使得它们在不同速度等级的应用中可以轻松互换，同时保持一致的性能和功耗特性。
