RA2055NL汽车BMS变压器iNRCORE

　　RA2055NL是一款专为汽车电池管理系统(BMS)设计的变压器，由iNRCORE公司生产。这款变压器具有以下特点和规格：

　　1. AEC-Q200兼容：RA2055NL符合汽车电子委员会的AEC-Q200标准，这是汽车级电子组件的可靠性测试标准。

　　2. 设计用于特定控制器：它被设计用于与Analog Devices的LTC6804/681X系列、NXP的MC33771/33772以及TI的BQ79616等BMS控制器配合使用。

　　3. 设计结构：变压器的基本绝缘设计符合IEC 60664-1标准，确保了电气安全。

　　4. 爬电距离：爬电距离至少为5mm，适用于污染等级2和材料组1的环境。

　　5. 温度范围：工作温度范围为-40℃至+125℃，存储温度范围为-55℃至+125℃，适合极端环境下的使用。

　　6. 引脚涂层：引脚涂层为Sn100，即纯锡。

　　7. 湿度敏感等级：湿度敏感等级为1，表明其对湿度的敏感性较低。

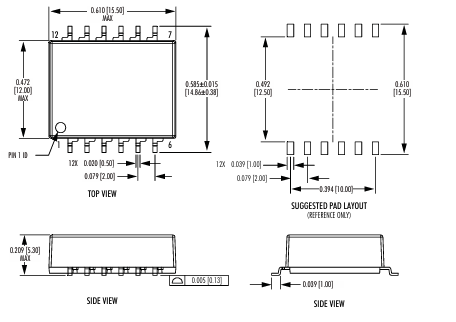

　　8. 尺寸：尺寸为15.5mm x 12mm x 5.3mm，适合表面贴装技术(SMT)安装。

　　9. 电感值：最小电感值为150μH，最大电感值为450μH。

　　10. 插入损耗和回波损耗：最大插入损耗为0.3dB，回波损耗为20dB。

　　11. DWV(耐压)：耐压值为4300VDC。

　　12. 符合RoHS规范：RA2055NL符合RoHS规范，不含铅、汞、镉、六价铬和多溴联苯(PBB)以及多溴二苯醚(PBDE)等有害物质。

　　13. 包装：以散装形式提供。

　　14. 应用：主要应用于汽车领域，用于电池管理系统。

　　15. PoE额定值：不适用于PoE(Power over Ethernet)应用。

　　RA2055NL变压器的设计和规格使其成为汽车BMS系统中的关键组件，能够在恶劣的环境条件下提供可靠的性能。
