BOCT4-XXMXX-XXXB石英时钟振荡器Bliley
发布时间:2024-05-06 09:07:03 浏览:2028
Bliley BOCT4-XXMXX-XXXB是一种CMOS或者HCMOS类型的石英时钟振荡器,可提供1至800MHz的频率范围。其稳定性可选±25ppm、±50ppm或±100ppm。温度范围可选-20°C至+70°C、-40°C至+85°C或-55°C至+125°C。供电电压可为3.3V或5V。该晶体振荡器采用14引脚DIP封装。
Paramefer | Condfions | Values | Unt | ||
General | MIN | TYP | MAX | ||
Frequency Range | 1 | 800 | MHz | ||
Frequency Stability | |||||
See Opfions (Max) | |||||
Vs.Temperature(1°℃ Steps) | Referenced to +25℃ | ±25.±50.±100 | ppm | ||
Perturbation* | ±3 | ppm | |||
Aging | ]st Yea | ±3 | ppm | ||
Supply Voltage(Vdd) | Option D | 2.97 | 3.3 | 3.63 | Vdc |
Option E | 4.75 | 5 | 5.25 | Vdc | |
Curent Consumption | 1MHz | 25 | mA | ||
50MHz | 50 | mA | |||
![]() | 100 | mA | |||
Enabled-High | |||||
Dutput Control | Disabled-Low | ||||
Startup Time | 5 | mSec |
Parameter | Conditions | Values | Unit | ||||
Output Characteristics (CMOS) | MIN | TYP | MMAX | ||||
High Output Level | Logic“1” | 90%Vdd | Vdc | ||||
Low Output Level | Logic"0" | 10%Vdd | Vdc | ||||
Rise/Fall Time | 10%→90% | 10 | nSec | ||||
Duty Cycle | 40 | 50 | 60 | % | |||
Load | 15 | 50 | pF | ||||
Poromeler | Conditions | Values | Unit | ||||
Phase Noise (100MHz) | MIN TYP | MAX | |||||
Phase Noise | Tested at +25℃ | ||||||
10Hz | -75 | dBc/Hz | |||||
100Hz | -90 | dBc/Hz | |||||
1KHz | -110 | dBc/Hz | |||||
10kHz | -118 | dBc/Hz | |||||
100kHz | -125 | dBc/Hz | |||||
1MHz | -138 | dBc/Hz | |||||
Phase Jitter (RMS) | 12KHz-20MHz | 1 | pSec |
Parameter | Conditions | Values | Unit | ||
MIN | TYP | MAX | |||
Operating Temperature | Option B | -20 | +70 | ℃ | |
Option C | -40 | +85 | ℃ | ||
Storage Temperature | -55 | +125 | ℃ | ||
Solderability | MIL-STD-202 Method 208 | ||||
Solvent Resistance | MIL-STD-202 Method 215 | ||||
![]() | ![]() | ![]() | |||
![]() | ![]() | ![]() | |||
Vibration | |||||
Test Condition B | |||||
![]() | MIL-STD-202 Method 107 | ||||
![]() | Test Condifion A | ||||
MIL-STD-202 Method 112 | |||||
Seal | Test Condition C &D |
相关推荐:
更多Bliley 相关产品信息可咨询太阳成tyc33455ccwww创展。
推荐资讯

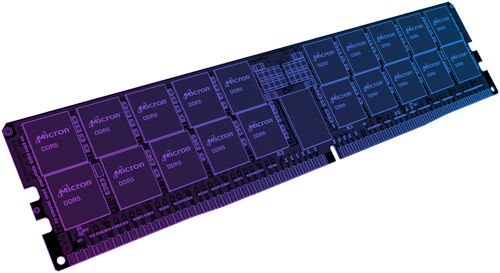

CPU核心的数量正在增加。为了实现数据中心的持续计算性能改进,需要使用MICRON ?DDR5的性能优势来维护每个CPU内核的可用带宽。MICRON DDR5及其额外的计算将有助于从当今世界产生的爆炸性数据中提取价值和洞察力。
