M55310/08-B-08-A-25M00000振荡器Wi2Wi(PDI)

发布时间：2024-04-26 09:08:26 浏览：1631

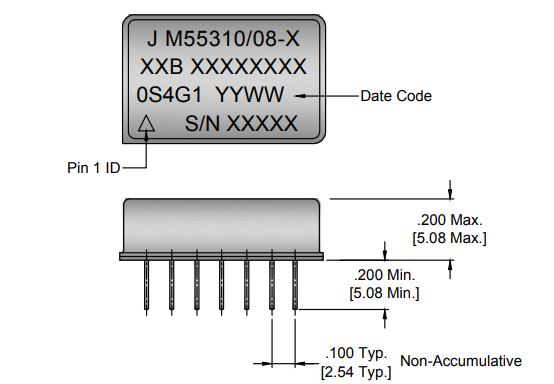

　　M55310/08-B-08-A-25M00000振荡器属于MIL-55310/08系列，具有通孔设计，并使用TTL接口。其频率范围覆盖750kHz至50MHz，封装尺寸为0.887长x0.540宽×0.200高英寸，具有14针。

　　关键参数：

　　尺寸：产品尺寸为0.887x0.540x0.200英寸，属于MIL-55310/08系列。

　　频率范围：从750KHz到50MHz。

　　稳定度：

　　温度稳定度：在-20到+70°C (类型C)、-55到+105°C (类型B) 和 -55到+125°C (类型A)条件下进行测试。

　　电源稳定度：在±10%的电源电压变化下，其最大频率稳定性为±2.0ppm。

　　初始精度：在+23°C ± 1.0°C的条件下，最大值为±15.0ppm，发货后30天内保证。

　　工作温度范围：根据图表确定。

　　存储温度范围：-62到+125°C。

　　电源电压：±5.0%的+5.0Vdc。

　　输出特性：

　　输出类型：TTL。TTL单位负载定义为：1.60mA的吸电流，0.04mA的源电流，以及2.00pF的电容。

　　逻辑电平：高电平(最小值)在400μA源电流下为2.4Vdc;低电平(最大值)在16mA吸电流下为0.5Vdc。

　　测试与检验：

　　产品遵循B级产品水平，并通过一系列MIL-STD-883方法进行的测试，包括内部视觉检查、稳定化烘烤、温度循环、恒定加速度以及密封(细漏和粗漏)测试等。

　　其他特性：

　　产品还遵循MIL-PRF-55310规范中关于输入电流功率、输出波形、输出电压-功率以及其他指定的电气测试要求。
