Focus Microwaves晶圆上三角调谐器

发布时间：2024-02-27 14:57:28     浏览：1873

用于晶圆测量的Delta调谐器

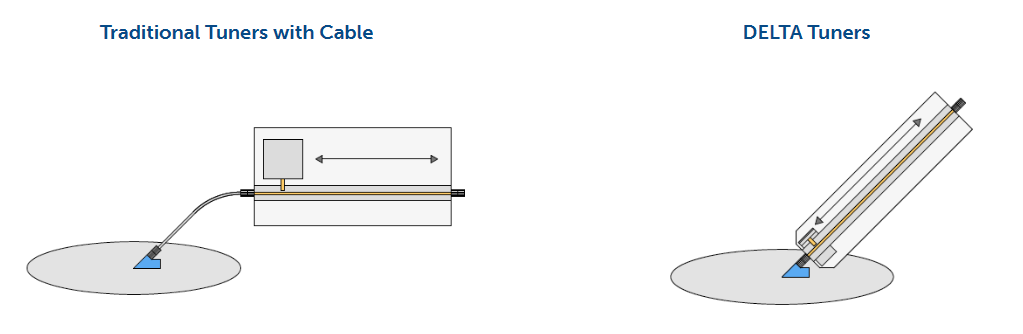

Focus microwave的DELTA系列机电调谐器专为高频晶圆测量而设计。调谐器的低轮廓允许其放置在晶圆周长内，并允许探头尖端和调谐器之间的直接连接，消除了DUT和调谐器之间所有可能的插入损耗。这种革命性的新调谐器设计使工程师能够实现最佳调谐范围，调谐器的占地面积和重量大大减少。

Focus Microwaves晶圆上三角调谐器

· 120GHz Delta | 24-120GHz F0, 2F0, 3F0

· 高频Delta | 2-50GHz F0

· 高频Delta | 5-67GHz F0, 2F0, 3F0

· 低频Delta | 1.8-40GHz F0, 2F0, 3F0

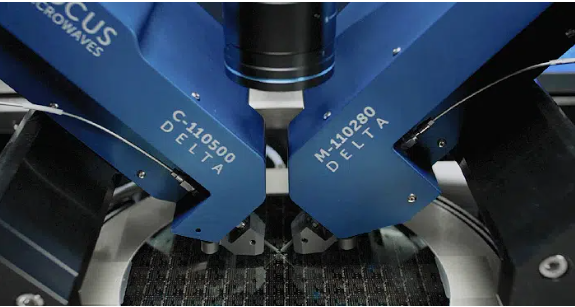

集成:用于晶圆测量的Delta调谐器

与FormFactor集成

与MPI集成


选型：

ModelMin FrequencyMax FrequencyVSWRConnector type
C26070.7  GHz26.5  GHz≥ 10:1 (typ. 15:1)3.5 mm
C30181.8  GHz30  GHz≥ 10:1 (typ. 15:1)3.5 mm
L30181.8  GHz30  GHz10:1 - 50:13.5 mm
M30181.8  GHz30  GHz10:1 - 50:13.5 mm
C67100B10  GHz67  GHz≥ 10:1 (typ. 15:1)1.85 mm
L67100B10  GHz67  GHz10:1-50:11.85 mm
M67100B10  GHz67  GHz10:1 - 50:11.85 mm
C36202  GHz36  GHz≥ 10:1 (typ. 15:1)2.92 mm
C5020B2  GHz50  GHz≥ 10:12.4 mm
L36202  GHz36  GHz10:1 - 50:12.92 mm
M36202  GHz36  GHz10:1 - 50:12.92 mm
C11024024  GHz110  GHz≥ 8:11 mm
L11024024  GHz110  GHz6:1 - 30:11 mm
M11024024  GHz110  GHz6:1 - 30:11 mm
C12027027  GHz120  GHz≥ 6.5:11 mm
L12027027  GHz120  GHz6:1 - 30:11 mm
M12027027  GHz120  GHz6:1 - 30:11 mm
C40303  GHz40  GHz≥ 10:1 (typ. 15:1)2.92 mm
L40303  GHz40  GHz10:1 - 50:12.92 mm
M40303  GHz40  GHz10:1 - 50:12.92 mm
C6750B5  GHz67  GHz≥ 6:11.85 mm
L6750B5  GHz67  GHz6:1 - 50:11.85 mm
M6750B5  GHz67  GHz6:1 - 50:11.85 mm
C11050050  GHz110  GHz≥ 10:1 (typ. 12:1)1 mm
C4060B6  GHz40  GHz≥ 10:12.92 mm
C5060B6  GHz50  GHz≥ 10:1 (typ. 15:1)2.4 mm
L4060B6  GHz40  GHz10:1 - 50:12.92 mm
L5060B6  GHz50  GHz7:1 - 50:12.4 mm
M4060B6  GHz40  GHz10:1 - 50:12.92 mm
M5060B6  GHz50  GHz7:1 - 50:12.4 mm
C4080B8  GHz40  GHz≥ 10:12.92 mm
L4080B8  GHz40  GHz10:1 - 50:12.92 mm
L5080B8  GHz50  GHz10:012.4 mm
M4080B8  GHz40  GHz10:1 - 50:12.92 mm
M5080B8  GHz50  GHz10:1 - 50:12.4 mm
C5080B8 GHz50  GHz≥ 10:1 (typ. 15:1)2.4 mm

更多Focus Microwaves相关产品信息可咨询太阳成tyc33455ccwww创展。
