BNC725多触发数字延迟发生器

发布时间:2024-02-06 13:12:55     浏览:1688

  研究人员和系统集成商需要对其实验和系统进行控制和诊断,因此经常被迫从头开始构建或将几个盒子拼凑在一起。我们花了很多时间学习每个盒子的特点,以及如何正确地将盒子相互耦合。每个盒子都有自己的编程协议。宝贵的时间被浪费在跟踪连接、驯服嘈杂信号、调整多个盒子的时间以及其他令人恼火的杂务上。现在,一个盒子将消除此类问题。这是对几年前停产的 PSPL2600C 脉冲发生器的重大升级。

  BNC725 型可简单、可靠、经济地协调、集成和同步复杂的设置。725 型具有 8 个带可编程逻辑的定时通道、独特的定时模式和 10 ns 的分辨率,其性能优于装满仪器、专用盒、滤波器和电缆的机架。输入可以是逻辑信号、开关、传感器、联锁装置、计算机命令和仪表。725型 可 通过 LabVIEW 或 Windows 轻松 进行 编 程 和 控制。它包含复杂的逻辑、门控和过滤。它有 8 个输入、8 个输出和 8 个独立的定时器。

  BNC725 型逻辑专为实现快速数据吞吐量 (11 ns) 和最小吞吐量扩展 (~1 ns) 而设计。很难将这种性能与外部布线和硬连线逻辑相匹配。

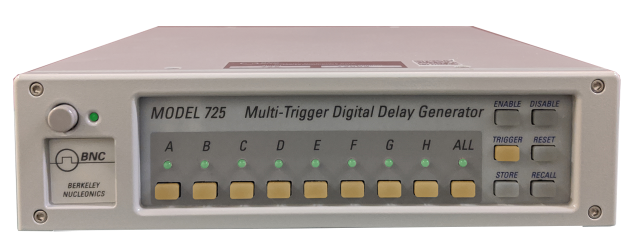

BNC725多触发数字延迟发生器

规格:

Property725725乙
输入/输出数量8 进 / 8 出
触发脉冲延迟(最小值/最大值)50纳秒/1370纳秒12.5纳秒/859秒
触发脉冲持续时间(最小/最大)7.7 美升 / 1370 秒0.75 毫秒 / 859 秒
延迟解决10纳秒3.125纳秒
持续时间分辨率(最大)10纳秒3.125纳秒
内部定时(最小值/最大值)1.5625兆赫/320兆赫0.625兆赫 / 320兆赫
吞吐延迟(典型值)11纳秒3纳秒
内部延迟抖动 (典型值/最大值)50PS / 200PS70ps / 200ps
外部延迟抖动(最大值)10纳秒3.125纳秒
输入迟滞5mV0.1mV - 200mV
内存存储12
绝对精度(典型值/最大值)<0.0001% / 0.01%

应用:

  • 弹道

  • 多触发输入

  • 爆炸试验

  • 安全气囊(施贵宝)测试

  • 流体力学
