Glenair 806Mil-Aero系列航空级微型圆形连接器

发布时间：2024-01-22 10:37:50 浏览：1273

Glenair 806 Mil-Aero 系列是一款航空级微型圆形连接器，采用三启动螺纹联轴器。806 连接器比传统的航空航天连接器更小、更轻。具有 22HD 号、20HD 触点和 8 号电源以及高速 El Ochito?、四同轴和光纤选项。806 系列提供多达两倍的触点数量，且性能不会降低 MIL-DTL-38999 系列 III。事实上，独立实验室测试表明，806 系列符合并在许多情况下超过了 MIL-DTL-38999 的要求。

但 806 不仅仅是尺寸和重量减轻。这款经过飞行验证的高性能连接器具有许多创新功能，可满足军事/航空航天工业最严格的要求，包括更好的抗振动去耦能力。这是通过重新设计棘轮机构并引入比 D38999 更浅的配合螺纹斜坡角来实现的。

特征：

· 新一代小型航空级圆形连接器 IAW D38999

· 专为飞机、工业机器人等恶劣应用环境的一般应用而设计

· 升级的环境、电气和机械性能

· 集成防去耦技术

· 更高密度的 20HD 和 22HD 端子排列方式

· 玻璃密封、轻质铝密封、高温、光纤和滤波版本

· 带 El Ochito 八触点的高速配置。可用的交钥匙工厂端接尾纤和跳线组件

Glenair 率先推出了一体式屏蔽捆扎平台，可直接连接电缆屏蔽层、护套和包覆成型。这项创新延续了 806 的延续，这是 Glenair 首款专门使用超轻 Nano 屏蔽端接带的连接器，可最大限度地减小尺寸和重量。

另一个增强功能是带有凸台的“礼帽”绝缘子，用于绝缘子空腔和固定夹的万无一失的对齐以及更高的额定电压。

806 系列 Mil-Aero 连接器采用 O 形圈径向接口密封设计，而不是扁平垫圈。这样可以更轻松地实现金属对金属耦合、改进的密封性和更好的 EMI 性能。MIL-DTL-38999 系列 III 和其他传统航空航天圆形连接器在插座外壳内有一个扁平垫圈。这种外围密封必须被充分压缩，以允许完全金属对金属连接器底部。在某些公差条件下，这种密封件可能难以按照 MIL-DTL-38999 的要求“在不使用工具的情况下”完全配接连接器。

选型：

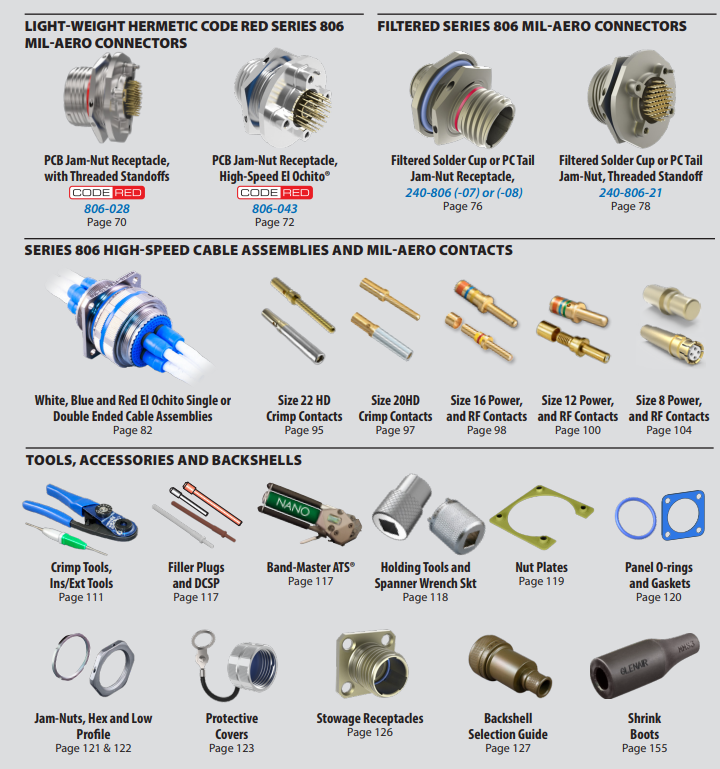

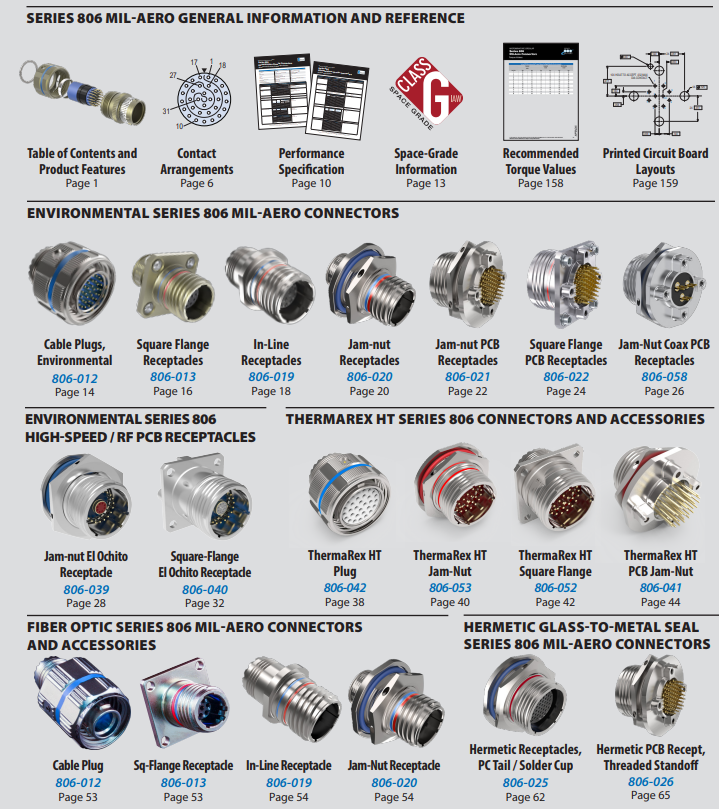

Glenair 806Mil-Aero系列航空级微型圆形连接器

更多Glenair连接器相关产品信息可咨询太阳成tyc33455ccwww创展。
