MTI-milliren米利伦212系列OCXO恒温晶体振荡器

发布时间：2024-01-10 10:02:28     浏览：969

MTI-milliren 212系列是一款业内性能最高、最超紧凑的表面贴装恒温晶体振荡器（OCXO）之一。它符合STRATUMIII和IIIe标准，适用于需要快速预热和低功耗的应用。通过使用低部件数量和密封封装，使得212系列成为同类产品中最可靠的选择之一。它专为满足大批量应用的需求而设计。

MTI-milliren米利伦212系列OCXO恒温晶体振荡器

设计说明：基本型号可以在下面显示的性能范围内根据您的规格进行定制，具体可咨询太阳成tyc33455ccwww创展。

电气性能和特点：

· 体积小巧，约4.6克

· 表面贴装

· 低功耗

· 快速预热，3 分钟至 1.0E-07

· 零件数量少

· 气密密封封装

· 在-40°C至+85°C范围内热稳定性达2.0E-08

· 宽频率范围

· 低相位噪声：-120dBc/Hz (10Hz)

应用：

· 移动无线电

· PCS系统

· 家庭抄表

· 电池供电应用

性能范围
参数可用 范围
频率5MHz至200MHz
热稳定性2.0E-08 至 5.0E-07
工作温度-55°C 至 +95°C
老化（每年）5.0E-08 至 4.0E-07
电源电压3.3V至15.0V
电源电压灵敏度5.0E-09
输出Sine(0 to +13dBm)
谐波低至 -40 dBc
预热时间 （ 25°C）1 分钟
预热功率（最大）1.5W 至 4.5W
连续功率 （25°C）0.5W 至 0.8W
调谐范围±2.0E-06 至 ±5.0E-06
调谐电压高达 +10.0V

典型性能
参数10MHz100MHz200MHz
热稳定性2.0E-085.0E-085.0E-08
相位噪声 @ 1Hz-90dBc/Hz-70dBc/Hz-60dBc/Hz
相位噪声 @ 100kHz-155dBc/Hz-172dBc/Hz-172dBc/Hz
短期稳定性 （1s）2.0E-111.0E-102.0E-10
短期稳定性 （10s）5.0E-115.0E-101.0E-09
输出电平+7dBm+9dBm+9dBm
相关推荐：

220系列恒温晶振OCXO

222系列恒温晶振OCXO

225系列恒温晶振OCXO

263系列恒温晶振OCXO

更多MTI-milliren品牌产品信息可咨询太阳成tyc33455ccwww创展。

上一篇: PL476X非连续高压反激式变压器INRCORE

下一篇: ARINC429收发器IC DEI1084

推荐资讯

  • Q-Tech QT4107SDM-55.000MHz低相位噪声OCXO
    Q-Tech QT4107SDM-55.000MHz低相位噪声OCXO 2024-12-06 08:43:14

    Q-Tech 的高稳定性炉控晶体振荡器（OCXO）是一款专为航空航天应用设计的高可靠性信号发生器，提供正弦波或 HCMOS 输出，能耐受高达 100kRad 的辐射、高冲击和振动。其低 G-灵敏度 SC-切割晶体确保了极低的相位噪声，性能可达 1PPB/G 或更优，适用于严苛环境。规格包括 1MHz 至 125MHz 的输出频率范围，支持多种供电电压，初始容差为 ±0.2ppm，频率稳定性在温度范围内为 ±10PPB，预热时间 10 分钟。

  • AD1000? 层压板Rogers

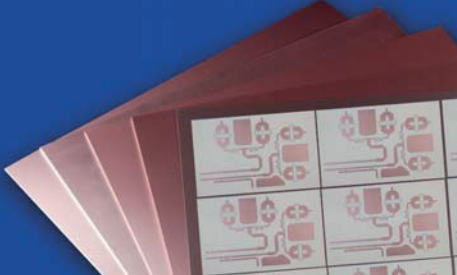

    AD1000? 层压板Rogers 2023-02-08 17:10:46
