ADAQ4003 μModule ?精密数据采集 (DAQ) ADI

发布时间：2023-07-10 16:59:47     浏览：1837

ADI的ADAQ4003是款μModule ?精密数据采集(DAQ)信号链解决方案，能够将器件选择、优化和规划的信号链设计考验从技术人员转移至器件上，从而降低精密测量系统的研发时间。

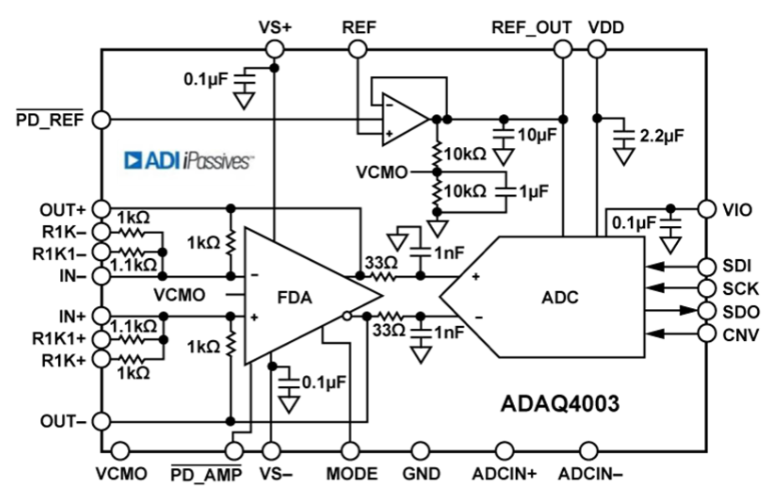

ADAQ4003选用系统级封装(SIP)技术工艺，将数个通用型信号处理和控制模块组合到单独器件中，从而降低了终端系统组件数量。ADAQ4003包括高分辨率18位、2MSPS逐渐接近存储器(SAR)、模数转换器(ADC)、低噪声、全差分ADC驱动放大器(FDA)稳定的参考缓冲器。

ADAQ4003选用ADI的iPassives?技术工艺，还集成化具备优质适配和漂移特征的关键无源器件，可最大限度地降低与温度有关的误差源并且提供优化的性能指标。将ADAQ4003信号链解决方案封装在中小型7mm×7mm、0.80mm间距、49球CSP_BGA中，能够实现紧凑的外观设计，而不需要舍弃性能指标，并优化了设备终端物料清单管理。这种级别的网络集成促使ADAQ4003对印刷线路板(PCB)规划的敏感性大幅度降低，同时仍旧提供满足各种信号频率的操作灵活性。

ADAQ4003串行外设端口(SPI)兼容的串行用户接口应用独立的VIO开关电源，与1.8V、2.5V、3V或5V逻辑性兼容。ADAQ4003特定操作温度为?40°C至+125°C。


特征与优势

优化的设计之旅

具备可选择输入范围的全差分ADC驱动器

5VV REF的输入范围：±10V、±5V或±2.5V

包括必须的无源器件

±0.005%i无源匹配电阻阵列

宽输入共模电压范围

高共模抑制比

单端到差分转换

增加信号链密度

中小型、7mm×7mm、0.80mm间距、49球CSP_BGA

与分立解决方案相比较，占用面积降低4倍

具备VCM形成性能的板载参考缓冲器

性能卓越

吞吐量：2MSPS，无通道延迟

确保18位无漏码

INL：±3ppm（标称值），±8ppm（确保值）

SINAD：99dB标称值(G=0.454)

失调偏差漂移：标称值0.7ppm/°C(G=0.454)

增益值偏差漂移：±0.5ppm/°C（标称值）

总功耗低：2MSPS时标称值为51.6mW

SPI-/QSPI-/MICROWIRE-/DSP兼容串行通信

具备1.8V、2.5V、3V或5V多功能逻辑性端口电源

应用领域

自动测试设备

系统自动化

过程管理

医疗设备

数字控制电路

ADI公司拥有全球最佳的模拟芯片技术，同时拥有品类丰富的芯片设计专利，其晶圆产品常被用于高可靠性产品封装。深圳市太阳成tyc33455ccwww创展科技有限公司，优势渠道提供ADI晶圆产品Waffle,专业此道，欢迎合作。

详情了解ADI晶圆请点击：/brand/68.html
