HI-8596线路驱动器HOLTIC

发布时间：2022-11-14 16:52:13     浏览：2489

HOLTIC线路驱动器HI-8596总线接口产品是种硅栅CMOS元器件，设计用来满足ARINC429数据总线规范的线路驱动器。HI-8596包含一个双极电压倍增器，容许它只使用四个外部电容从+3.3V电源供电。当两个数据输入都是高电压时，HI-8596还具备高阻抗输出(三态)，容许多个线路驱动器传送到一个公共数据总线。逻辑性输入具备内嵌的4KVESD输入保护(HBM)和5V或3.3V逻辑性电平兼容模式。每个ARINC输出系列的37.5Ω或5欧姆电阻可用于容许使用外部电阻完成防雷。HI-8596线路驱动程序主要用于逻辑性信号需要转换为ARINC429级别的情况，例如使用FPGA或HI-3586ARINC429协议IC。HI-8596主要用于-40°C~+85°C的工业环境温度，或-55°C~+125°C的拓展环境温度。可选择的老旧化提供了拓展的环境温度。

特征

+3.3V单轨电源电流

片上产生的所有ARINC电压电平

数字可选择上升和下降时间

三态输出

5Ω或37.5Ω输出阻抗

逻辑性输入的内嵌4,000V最少ESD保护

5V或3.3V逻辑性电平兼容模式

提供塑胶16管脚SOIC和QFN封装

提供无铅/满足RoHS标准的选项

工业与拓展环境温度

老旧化适用

应用

航电数据通讯

CMOS/TTL到ARINC电平转换

CMOS/TTL到RZ和NRZ电平转换

HOLTIC公司位于美国加利福尼亚州，是航空航天行业集成电路的主要供应商。20多年来，HOLTIC一直为世界各地的商业和军事用户生产数据总线和显示驱动芯片产品。从F-16到A-350，HOLTIC是飞行控制、导航、发动机管理、通信、安全设备和飞行娱乐系统的核心。

深圳市太阳成tyc33455ccwww创展科技有限公司，持续提供HOLT IC订货渠道，部分型号备有现货库存，欢迎咨询。

详情了解HOLT IC请点击：http ：/public/brand/55.html


Part #

Package Description

Temp Range

Flow

Moisture Sensitivity Level

RoHS Compliant

HI-8596PCI

16 Pin 4mm x 4mm Plastic Chip Scale (QFN)

-40°C to +85°C

I

3

No

HI-8596PCIF

16 Pin 4mm x 4mm Plastic Chip Scale (QFN)

-40°C to +85°C

I

3

Yes

HI-8596PCT

16 Pin 4mm x 4mm Plastic Chip Scale (QFN)

-55°C to +125°C

T

3

No

HI-8596PCTF

16 Pin 4mm x 4mm Plastic Chip Scale (QFN)

-55°C to +125°C

T

3

Yes

HI-8596PCM

16 Pin 4mm x 4mm Plastic Chip Scale (QFN)

-55°C to +125°C

M

3

No

HI-8596PCMF

16 Pin 4mm x 4mm Plastic Chip Scale (QFN)

-55°C to +125°C

M

3

Yes

HI-8596PSI

16 Pin Plastic SOIC - NB

-40°C to +85°C

I

1

No

HI-8596PSIF

16 Pin Plastic SOIC - NB

-40°C to +85°C

I

1

Yes

HI-8596PST

16 Pin Plastic SOIC - NB

-55°C to +125°C

T

1

No

HI-8596PSTF

16 Pin Plastic SOIC - NB

-55°C to +125°C

T

1

Yes

HI-8596PSM

16 Pin Plastic SOIC - NB

-55°C to +125°C

M

1

No

HI-8596PSMF

16 Pin Plastic SOIC - NB

-55°C to +125°C

M

1

Yes

HI-8596CDI

16 Pin Ceramic Side-Brazed DIP

-40°C to +85°C

I

N/A

Yes

HI-8596CDT

16 Pin Ceramic Side-Brazed DIP

-55°C to +125°C

T

N/A

Yes

HI-8596CDM

16 Pin Ceramic Side-Brazed DIP

-55°C to +125°C

M

N/A

No


上一篇: STIM系列陀螺模块Safran

下一篇: Hypertronics微带型隔离器和环形器

推荐资讯

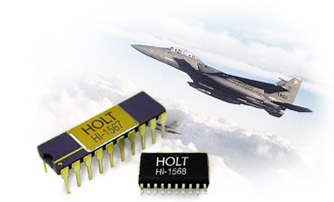

  • HOLTIC线路驱动器HI-8597
