DEI3283线路接收器DEI

发布时间：2022-10-27 16:46:54     浏览：2851

DEI的DEI3283包含两个设立。ARINC429接收器通道。每个通道包含输入信号调整网络、界面比较器和逻辑输出缓冲级三个主要部分。两个通道通用性测试功能。输入网络包含电阻器和电流开关电路。DEI3283通过适用比较器的过电压保护、测试信号导入和偏置作出调整ARINC输入。该网络提供优秀的输入共模控制。输入网络信号中的界面比较器检验ARINC脉冲转换。ARINC输入高情况OUT_A上的逻辑1，而ARINC输入低情况OUT_B上的逻辑1。ARINC输入空状态强制性两个输出逻辑0。在温度与电源改变的情况下，由带隙电压参考形成阈值和迟滞电压，以维持特性。形成逻辑输出缓冲级TTL/CMOS兼容的逻辑输出。提供内嵌测试功能TESTA/B不管输入以强制性输出为预定情况，ARINC输入状态如何？检测激励操作界面比较器和逻辑输出缓冲器；ARINC输入信号没有影响。没有使用检测输入，应接地。提供TESTA/B不管输入以强制性输出为预定情况，ARINC输入状态如何？检测激励操作界面比较器和逻辑输出缓冲器；ARINC输入信号没有影响。没有使用检测输入，应接地。提供TESTA/B不管输入以强制性输出为预定情况，ARINC输入状态如何？检测激励操作界面比较器和逻辑输出缓冲器；ARINC输入信号没有影响。没有使用检测输入，应接地。


特征

两个单独的模拟接收器通道

将ARINC429电平转换成串行数据

ARINC429输入能够承受+/-200V

适用于检测完整模拟/数字RX功能的TTL输入

TTL和CMOS兼容输出

功耗低

内部带隙电压基准

MIL-STD-883B老旧化筛选适用

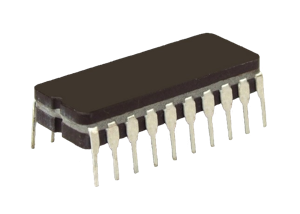

封装选项：20管脚陶瓷DIP、20端子陶瓷LCC和20管脚SOIC

直接替代Fairchild/RaytheonRM3283和RM3183以及HoltHI-8482

属性

工作温度：-55°C-125°C

产品封装形式：20CERDIP

配电范围：+/-15

数字电源：5

封装描述：20PinCeramicDIP

封装类型：通孔

JEDEC:MS-030-AE

DEI公司是美国专注航空应用的IC厂商，主要为航空电子领域提供芯片产品。产品包括Arinc429和其他通信协议的收发信机、接收器和驱动器、离散时间数字转换器。

深圳市太阳成tyc33455ccwww创展科技有限公司，优势提供DEI高端芯片订购渠道，部分准备有现货库存。

详情了解DEI请点击：http?: /public/brand/53.html


部分 ＃

温度范围

产品包装类型

DEI3283-CMB

-55°C - 125°C

20 CERDIP

DEI3283-CMB-G

-55°C - 125°C

20 CERDIP G

DEI3283-CMS

-55°C - 125°C

20 CERDIP

DEI3283-CMS-G

-55°C - 125°C

20 CERDIP G

DEI3283-EMB

-55°C - 125°C

20 CLCC P

DEI3283-EMS

-55°C - 125°C

20 CLCC P

DEI3283-SAB

-40°C - 125°C

20 SOIC WB

DEI3283-SAB-G

-40°C - 125°C

20 SOIC WB G

DEI3283-SAS

-40°C - 125°C

20 SOIC WB

DEI3283-SAS-G

-40°C - 125°C

20 SOIC WB G

DEI3283-SES

-55°C - 85°C

20 SOIC WB

DEI3283-SES-G

-55°C - 85°C

20 SOIC WB G

DEI3283-SMS

-55°C - 125°C

20 SOIC WB

DEI3283-SMS-G

-55°C - 125°C

20 SOIC WB G
