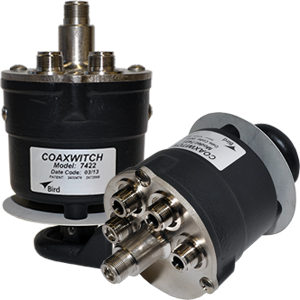

Bird射频同轴线多位射频选择开关

发布时间：2022-10-13 16:49:46     浏览：1829

Bird ? 50欧姆同轴选择开关使用独具特色、稳固和安全可靠的设计，容许正接触、低插入VSWR和通道相互之间的串扰可忽略不计。开关机构是41/2"的RG-87/UTeflon电缆，Bird射频同轴线多位射频选择开关被拉离相匹配的公N连接器并旋转到所需要的开关位置。

Bird射频同轴线多位射频选择开关具备一个最宝贵的优势，即它们不容易被意外操控，而是需要通过有意的顺序移动进行操作。需要抓住、拉出、旋转和推入旋钮才能接触。


产品规格：

编号：同轴电缆系列

项目名：50欧姆，射频选择开关

工作频段：直流电至10GHz

驻波比

100MHz：可忽略不计

1GHz：1.06（最高值）

4GHz：1.30（最高值）

插入损耗

100MHz：0.02dB

1GHz：0.09dB

4GHz：0.22dB

射频功率

最高额定值@65°C

100MHz：850W

1GHz：200W

4GHz：75W

射频电压：500V（最高）

衰减：针对没有使用的通道-75dB（crosstalk）

工作温度：-60至+65°C（-76至+149°F）

重量：2-1/2lbs(1.1kg)

Bird 射频为全球客户提供快捷简便的RF测试工具，广泛应用于通信、医疗、军用和半导体测试市场。深圳市太阳成tyc33455ccwww创展科技有限公司，授权销售Bird产品，欢迎咨询。

详情了解Bird射频请点击：/brand/73.html



型号选择

模型

Positions

同轴电路

718

8

1

7181

10

1

72-2

2

2

74

6

1

7422

2

1

7431

4

1

7441

3

1
