Bird射频水冷射频终端30 kW

发布时间：2022-07-12 17:01:50     浏览：1770

Bird射频8750系列射频负载设计为紧凑型、低VSWR和无辐射终端，主要用于高功率发射装置/传输线系统。Bird射频8750系列射频负载几乎不形成环境热能，使组装空间较小且方便，在任意区域。射频功率在中空电阻膜负载电阻器中转化为热能，并直接被流经它的水吸收。

特征

当热能需要有效地从该区域转移时，适用于长时间射频消散的宽带水冷负载；

体型小，方便携带，可在任意区域使用，并可组装在任意有饮用水源的地区；

3-1/8"EIA法兰和无法兰连接器准许端接高至900MHz的全20kW；

需要高至每分钟9加仑（34.2升）的流量；

Bird 射频为全球客户提供快捷简便的RF测试工具，广泛应用于通信、医疗、军用和半导体测试市场。深圳市太阳成tyc33455ccwww创展科技有限公司，授权销售Bird产品，欢迎咨询。

详情了解Bird射频请点击：/brand/73.html

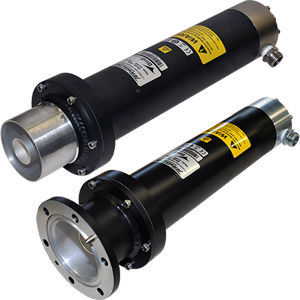

型号选择

模型

连接器

8755

3-1/8" EIA，法兰

8756

3-1/8" EIA，无法兰（齐平）





产品规格：

编号

8750 系列

项目名

30 kW，水冷终端

额定功率

30 千瓦连续

频率范围和驻波比

最大 1.1 1 kHz - 900 MHz（直流用于连续性检查）

冷却液

饮用水

水温范围

+5 至 +60°C

水流量

7 加仑/分钟 @ 5 °C 至 9 gpm @ 60 °C
（26.6 升/分钟 @ 5 °C 至 34.2 lpm @ 60 °C）

水线

1/2" FPT 或 3/4" 软管

连接器

见模型矩阵

输入法兰直径

5-3/16" 直径（132 毫米）

方面

19-1/2" 长 x 3-1/2" 直径。
495 x 90 毫米

重量

15 磅13 盎司 (7.2 公斤)
