ADI晶圆AD7466
发布时间:2022-06-13 17:01:44 浏览:2013

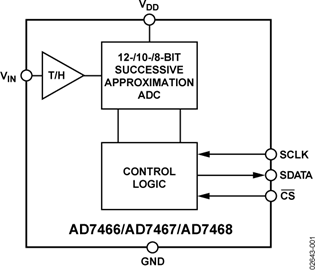

ADI晶圆AD7466/AD7467/AD7468分别是12/10/8位高速、功耗低逐次逼近型模数转换器(ADC),运作电压为1.6V至3.6V单电源,具备功耗低性能,最高呑吐量可达200kSPS。AD7466内嵌一个低噪音、宽带宽采样保持放大器,可解决3MHz以上的输入频率。
ADI晶圆AD7466转换阶段和数据采集阶段根据CS和串行时钟成功操控,因此为元件与微控制器或DSP端口创建了条件。输入信号在CS的下降沿成功采样,而转换同时在此处运行。该元件不会存在流水线延迟。
ADI晶圆AD7466基准电压从VDD获取,因此为ADC带来了较宽的动态输入范围,因此,其模拟输入范围为0至VDD。转换速率依赖于SCLK。
产品聚焦
额定电源电压:1.6V至3.6V
12、10和8位ADC,带来SOT-23和MSOP两种封装形式
高呑吐量、功耗低,常规工作模式下的最大能耗为0.9mW(100kSPS,3V时)
灵活的能耗/串行时钟速度监管。转换速率依赖于串行时钟,根据提高串行时钟速率可减少转换时长。可在转换成功后自动进入低电量模式,因此降低了低电量模式下的平均能耗,元件的最大能耗为0.1μA,低电量模式下通常为8nA
基准电压从电源获取
无流水线延迟
该元件具备一个标准逐次逼近型ADC,可根据CS输入对转换成功精确操控
应用
·电源供电设备
·医疗仪器
·远程控制数据采集
·隔离数据采集
ADI公司拥有全球最佳的模拟芯片技术,同时拥有品类丰富的芯片设计专利,其晶圆产品常被用于高可靠性产品封装。深圳市太阳成tyc33455ccwww创展科技有限公司,优势渠道提供ADI晶圆产品Waffle,专业此道,欢迎合作。
详情了解ADI晶圆请点击:/brand/68.html
