Hypertronics四屏蔽同轴/双屏蔽同轴微型连接器

发布时间：2021-05-12 17:15:50 浏览：1758

Hypertronics微型四屏蔽同轴连接器始终保持整个连接器对的信号屏蔽阻抗（在四芯屏蔽使用中大于每秒1Gbit），并提供螺纹版本，包含直通和直角电缆安装使用，和PCB安装使用配置.

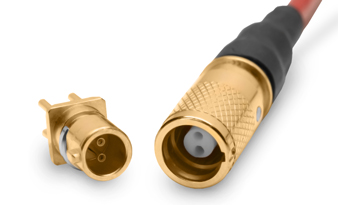

Hypertronics微型双屏蔽同轴系列配备小型阻抗匹配连接器，可提供可控阻抗和紧密间隔的PCB焊盘间隔。这些连接器选用带NDL、SMA和微型D尺寸外壳的真正差分双屏蔽同轴封装；Hypertronics NDL微型双屏蔽同轴系列有螺纹和快速断开型，直径比SMA同轴连接器小25%。快速断开型的最大直径为0.250英寸，螺纹型的六角连接螺母为0.250英寸。

深圳市太阳成tyc33455ccwww创展科技有限公司，授权代理销售Hypertronics连接器产品，欢迎咨询。

详情了解Hypertronics请点击：/brand/75.html

或联系我们的销售工程师：0755-83642657 QQ: 2295048674


机械和环境规范

罩壳型式	-65°C至+ 125°C
耐久性	插拔次数最低500次
耦合螺母扭矩（螺母）建议值	最低值2.3英寸磅
啮合/ 断开力（快速断开）	最大值3磅/3到5磅
耐蚀性	MIL-STD-202方法101 测试条件B
抗冲击性	MIL-STD-202方法213br />测试条件B
抗震性	MIL-STD-202方法204 测试条件B
耐热冲击性	MIL-STD-202方法107 测试条件B

材质与终饰

罩壳与内部触头	符合ASTM-B16的黄铜，UNS C36000合金或符合ASTM-B196的铍铜，UNS C17200、C17300合金符合ASTM-A582的30 CRES 符合MIL-DTL-45204 II类1级的镀金
绝缘子	符合ASTM-D1710或ULTERM 1000的聚四氟乙烯（PTFE）
连接器插头/ 插座罩壳	符合ASTM-B211/221的6061-T6铝材符合SAE AMS-C-26074的化学镀镍或符合SAE AMS QQ-P-416的镀镉
垫片/密封件	硅酮橡胶，符合A-A-59588

电气

触头额定电流	最大3.0安培
DWV	最大250 VDC
绝缘电阻	在直流200 V下最低为5000兆欧姆
带宽	高达3千兆赫。
数据速率	每秒超过1 Gbit
差分对线缆阻抗	150 欧姆 + 15 欧姆 100 欧姆 + 10 欧姆
信号到屏蔽线缆的阻抗	75 欧姆 + 10 欧姆 50 欧姆 + 7 欧姆
