Hypertronics光纤通道D-Sub 150欧姆四屏蔽同轴连接器

发布时间：2021-05-10 17:08:46 浏览：2030

Hypertronics高阻抗D-Sub连接器的主要相关功能是将四个屏蔽同轴接触的外屏蔽层直接连接到连接器外壳上。通过Hypertronics的光纤通道D-Sub连接器系列，固定在外壳周围的多夹紧地板弹簧可以提供多点接触啮合，以实现高质量的电磁干扰屏蔽。最后，可以从接触体的外部测量到连接器法兰的极低接触电阻。

此外，Hypertronics光纤通道D-Sub系列还显示出优异的性能，确保最低射频噪声和高达1000倍的插接，同时满足或超过所有MIL-STD-202对冲击和振动的要求。Hypertronics连接器配备150欧姆四屏触点，可提供2、4、6、8插入配置。此外，D-Sub连接器易于组装，并有一套坚固、全面的培训装置。

为确保高速连接器正确插接，满足具体布线要求，实现键控功能，设计中还包括键控轴柱，六齿轮键击柱可实现36种可能的键控组合，确保超高速光纤通道D-Sub插头正确插入高速插座，还可提供无键轴柱型。

Hypertronics光纤通道D-Sub连接器的特点是尺寸为34屏蔽同轴接点，比100欧姆四屏蔽同轴模型中使用的尺寸9大30%，从而确保总触头对在150欧姆差动阻抗下与阻抗信号相匹配。利用这些特性，Hypertronics的光纤通道D-Sub连接器确保它们提供客户所需的关键优势。

深圳市太阳成tyc33455ccwww创展科技有限公司，授权代理销售Hypertronics连接器产品，欢迎咨询。

详情了解Hypertronics请点击：/brand/75.html

或联系我们的销售工程师：0755-83642657 QQ: 2295048674

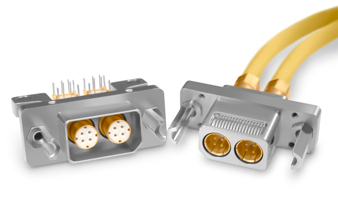

光纤通道D-Sub 150欧姆四屏蔽同轴连接器.jpg

机械和环境规范

额定温度	-65°C至+ 165°C
耐久性	插拔次数最低500次
耐蚀性	MIL-STD-202方法101 测试条件B
抗冲击性	MIL-STD-202方法213 测试条件B
抗震性	MIL-STD-202方法204 测试条件B
耐热冲击性	MIL-STD-202方法107 测试条件B

材质与终饰

触头主体与内部触头	铍铜，符合ASTM-B196 UNS C17200, C17300, TD04 镀金，符合ASTM-B4888
其他金属触头零件	黄铜，符合ASTM-B16 UNS C36000, H02 镀金，符合ASTM-B488
插头/插座罩壳	铝材6061-T6，符合ASTM-B211 化学镀镍，符合SAE AMS-C-26074
轴柱、螺母、垫圈和螺钉	不锈钢

电气

触头额定电流	最大3.0安培
DWV	最大500 VDC
绝缘电阻	在直流200 V下最低为5,000兆欧姆
带宽	高达3千兆赫。
数据速率	每秒超过2 Gbit
差分对电缆阻抗	150欧姆15欧姆
信号到屏蔽电缆的阻抗	75欧姆+10欧姆
