Hypertronics连接器 MHD/MDD/MDP 系列

发布时间：2021-04-07 17:28:13 浏览：1901

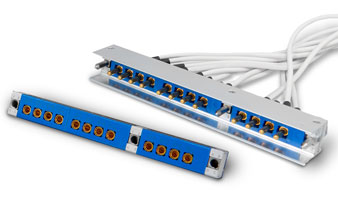

Hypertronics MHD系列连接器是高密度PCB连接器，由信号、电源和同轴连接器组成。在商业航空和航天应用的最恶劣环境中，Hypertronics MHD系列连接器的设计能够承受高水平的冲击和振动。

Hypertronics连接器MHD连接器配有信号和he 807腔体作为电源和同轴触点。由于触点直径为0.5 mm，该系列可提供52至400个直通、表面安装的引线块和直角终端形式的信号触点，并可支持多达32个电源或同轴触点（触点直径2.00）。金属盖能带来高水平的抗冲击和抗震性能，消除接触磨损，从而提高系统的可靠性，降低磨损率，避免系统故障停机。Hypertronics连接器的MHD连接器通过ESA认证。

Hypertronics连接器MDD金属外壳连接器有100触点和200触点配置。

Hypertronics连接器MDP塑料外壳连接器仅提供200触点配置。由于采用了单插座型进行研发，降低了供应链成本，缩短了装配时间。因此，MDP系列的设计形成了一个经济的解决方案。

深圳市太阳成tyc33455ccwww创展科技有限公司，授权代理销售Hypertronics连接器产品，欢迎咨询。

详情了解Hypertronics请点击：/brand/75.html

或联系我们的销售工程师：0755-83642657 QQ: 2295048674


配置

排数/路数	4
间距	1.905正方形栅格，HE807腔体
触头位置	52至400
触头终端	直角穿板焊接、直通穿板焊接、SMT
标称电流	3 A信号电流，15 A电源电流
标称针脚直径	0.5, 2
资质鉴定	ESA-ESCC 3401/065

机械和环境规范

插拔次数	5000
拔出力	小于或等于0.5 N
温度范围	-55℃至+125℃

材质与终饰

绝缘子	邻苯二甲酸二烯丙酯UL94 VO (MHD/MDD)、LCP热塑性塑料(MDP)
框架	铝合金（MHD与MDD）
触头	铜合金
触头镀层	镍+金
导件	黄铜+镍或不锈钢

电气

触头直径	信号：0.50 mm 电源 ?2mm
触头阻抗	信号：小于或等于12毫欧姆电源：小于或等于2毫欧姆
Current Rating	信号：3A 电源：15A
额定电压	200V
